GLORY連携　①釣銭機とプリンターの設置

概要

釣銭機とプリンターおよび周辺機器の配線方法をご案内します。

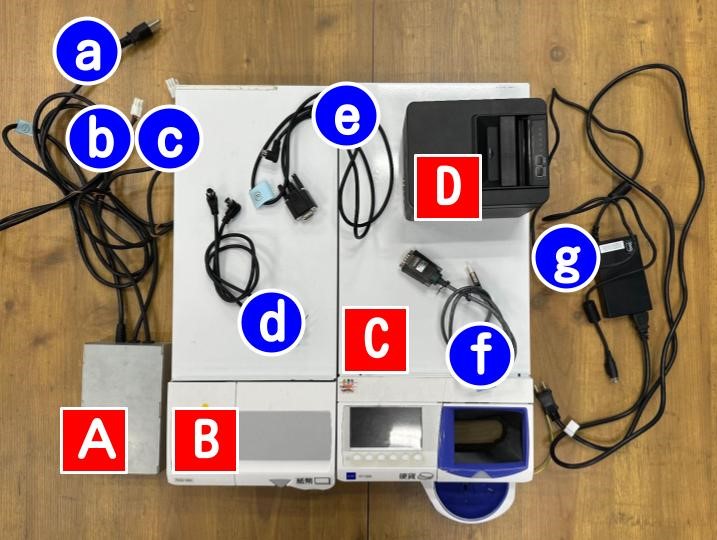

まずは、届いた機材に不足分がないかご確認ください。

＜機器類＞
A. コンバータ
B. 紙幣釣銭機
C. 硬貨釣銭機
D. プリンタ
（CT-E601 または CT-S257）

＜コード類＞
a. 電源コード（2極接地極付）
b. 6ピンコード
c. 9ピンコード
d. 接続ケーブル
e. シリアル通信ケーブル
f. USB-シリアル変換ケーブル
g. 電源ケーブル（レシートプリンタ用）

①コンバータ(A)から出ている電源コード(a）のプラグをコンセントに差し込みます
※必ず2極接地極付コンセントに接続してください。

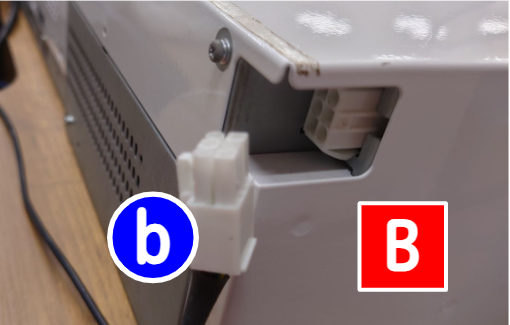

②コンバータ(A)から出ている6ピンコード(b)を紙幣釣銭機(B)に差し込みます

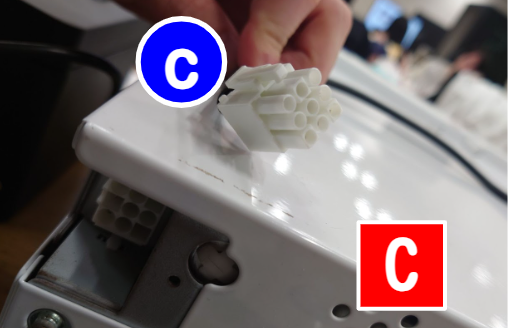

③コンバータ(A)から出ている9ピンコード(c)を硬貨釣銭機に差し込みます

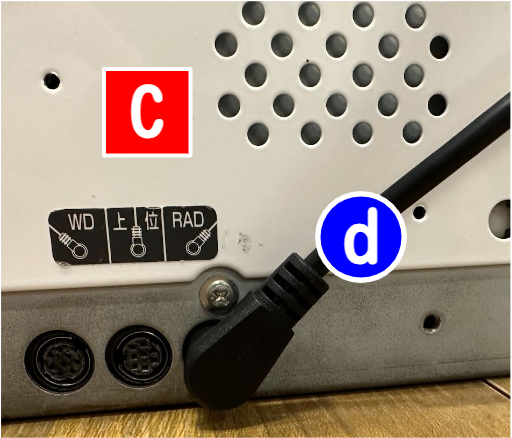

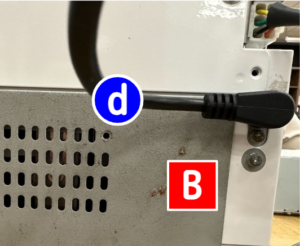

接続ケーブル(d)で紙幣釣銭機(B)と硬貨釣銭機(C)を接続します

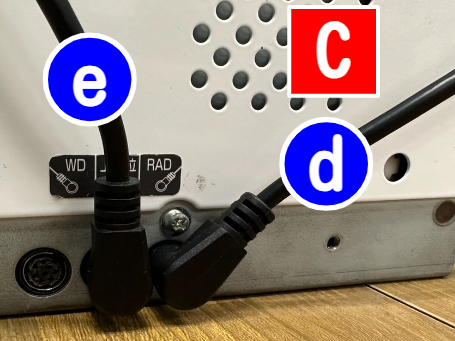

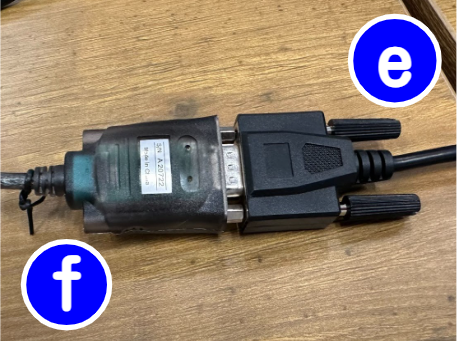

シリアル通信ケーブル(e)を硬貨釣銭機(C)の真ん中のポートへコードが上に来るように差し込み、もう一方をUSB-シリアル変換ケーブル(f)に差し込みます

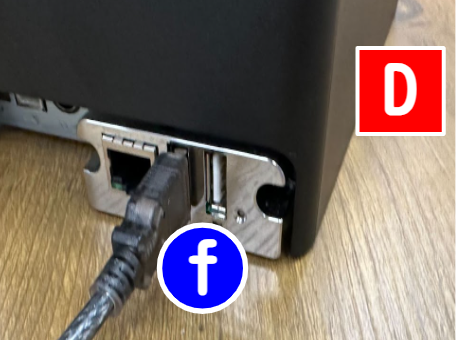

さらに、USB-シリアル変換ケーブル(f)のUSBをプリンタ(D）に差し込みます

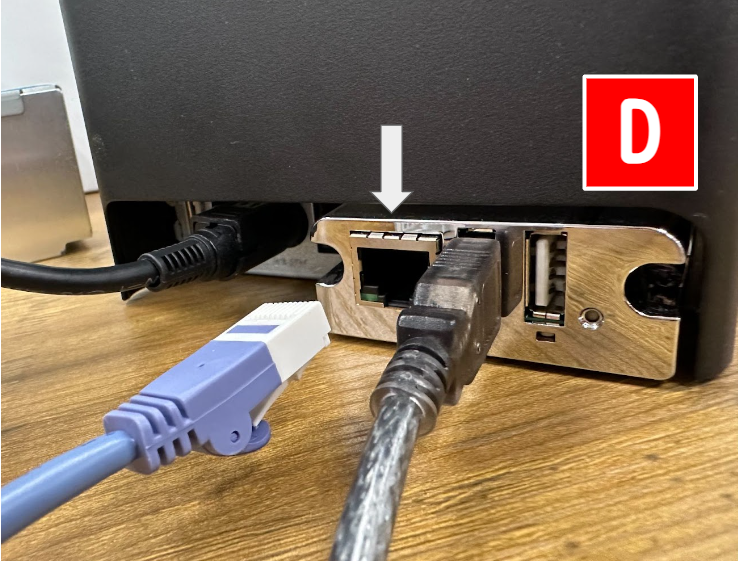

任意の有線LANケーブルをプリンタ(D)に、反対側はハブやルーターなどのネットワーク機器に差し込みます

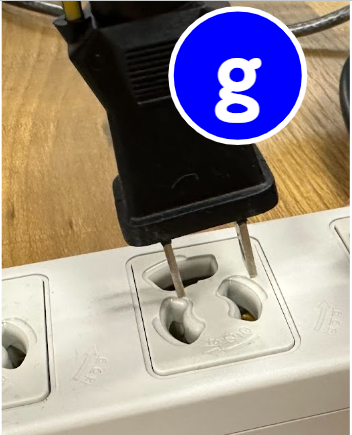

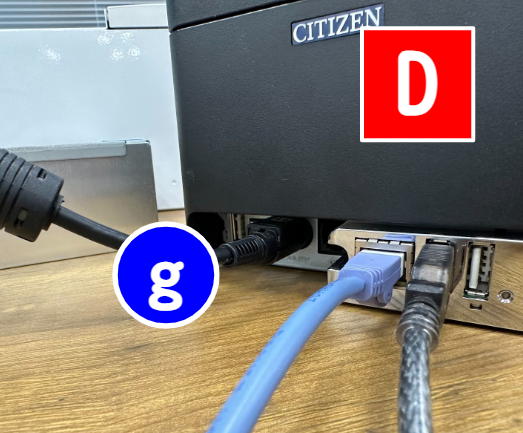

電源ケーブル(g)をプリンタ(D)とコンセントに差し込みます

配線は以上です。

作動確認はすべての配線が完了している状態で行いましょう。
（電源がONの時にコード類の抜き差しは行わないでください）

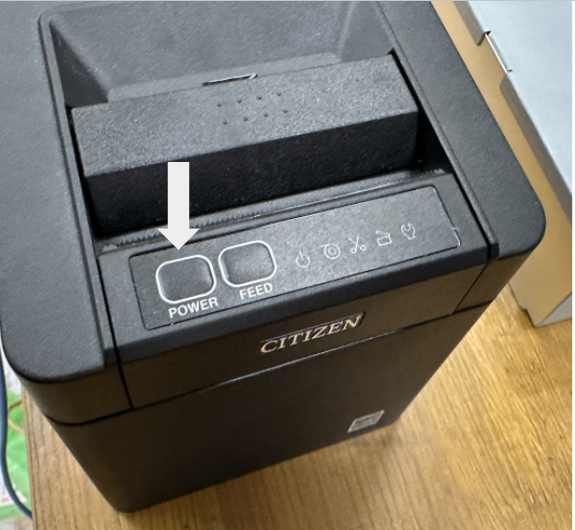

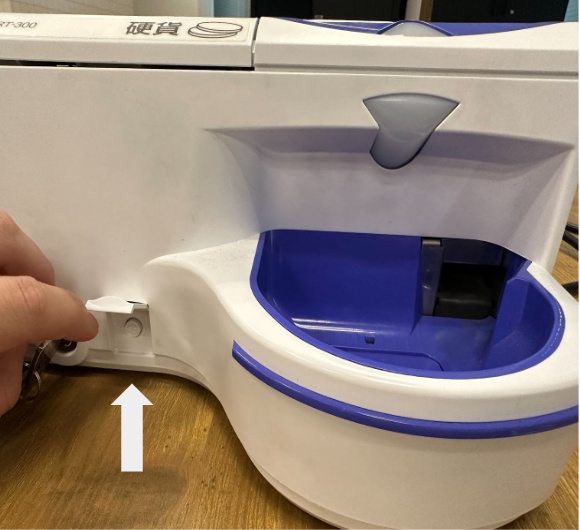

硬貨釣銭機(C)とプリンタ(D)のそれぞれの電源ボタンを長押ししてONにします。
